主要組成及功能：

由舌面模塊、脈象模塊、數據管理模塊、傳感器、內置數據處理工作站等組成。
適用范圍：供醫療機構進行舌象、脈象、面色診測信息采集及輔助體質辨識；供中醫辯 證參考用。

舌面橫塊

工作JR理

在特定的光源環境下，采用單反相機獲得患者舌像信息，運用國際照明委員會 (CIE }色差公式和支持向置機（SVM )、動態形狀橫型（ASM )等多現成熟先進技 術，對舌體及面部圖像的鋇色、紋理、輪廓進行特征提取，將這些特征值與特征數據 庫中的闡值進行比對，給出舌象及面色分析結果。

輸出結果

技術特點

拍攝環境祿定，分析準確性離
采集裝置有效像素800萬以上.分辨率與色彩還原性符合中醫臨床應用的要求f
采集環境采用了具有自主知識產權的結構設計，能夠模擬自然光照環境，均勻穡定、無反光，無陰影；
可根據不同的拍攝部位自動調整位蹵和角度，滿足在同一光照環境中先后拍攝舌、面圖像的要求。

脈象模塊

工作原理
采用特定觸力面的壓力傳感器，對受試者脈搏壓力信號進行采集，通過傳慼器將其轉換為壓力波的電信號■然后提取電信號中具有代 表性的幅度值與時間值，與特征數據庫中的閾值進行比對，給出脈象分析結果。

繪出結果

脈象名稱：浮、沉、遲、數、緩、疾、結、代，促、虛、實、弦、緊，滑、澀，平等。

數據管理橫塊

工作原理
利用計算機技術、網絡通訊技術等現代化手段，對中醫舌象、面色、脈象數據進行記錄、保存、査閱、對比、導出、備份，生成客觀 化、定置化信息?為中醫臨床與科研提供便利的數據管理功能。

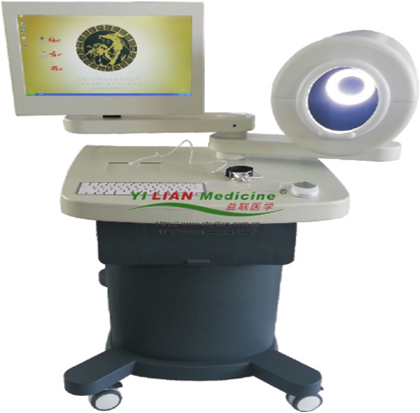

產品實拍圖：
